慢落机构的焊接精度要求很高，焊接多一点，少一点都会影响慢落机构下降的速度。

自昕科技的伺服超声波塑料焊接机研发成功以来，我们多次遇到焊接慢落机构也成阻尼器的客户。慢落机构的焊接精度要求很高，焊接多一点，少一点都会影响慢落机构下降的速度。那么今天昕科技的小编就来告诉大家，慢落机构怎么焊接，什么样的参数比较适合。

马桶盖慢落机构的测试效果

本次测试产品为马桶盖板慢落转轴，产品材料为尼龙材料，使用的是剪切焊接，剪切焊接厚度为单边0.1毫米，由于产品在注塑过程后存在形变，导致焊接溢胶不均匀，无法达到焊接要求。

        我们当前使用的机台是由昕科技超声波研发的CX-2020SF伺服型超声波焊接机，这款设备可以通过触摸屏直接修改焊接时的下降速度与焊接时所需的功率。我们在调试好模具水平、焊接功率及焊接深度后，测试不同焊接速度下的溢胶结果，如下所示：

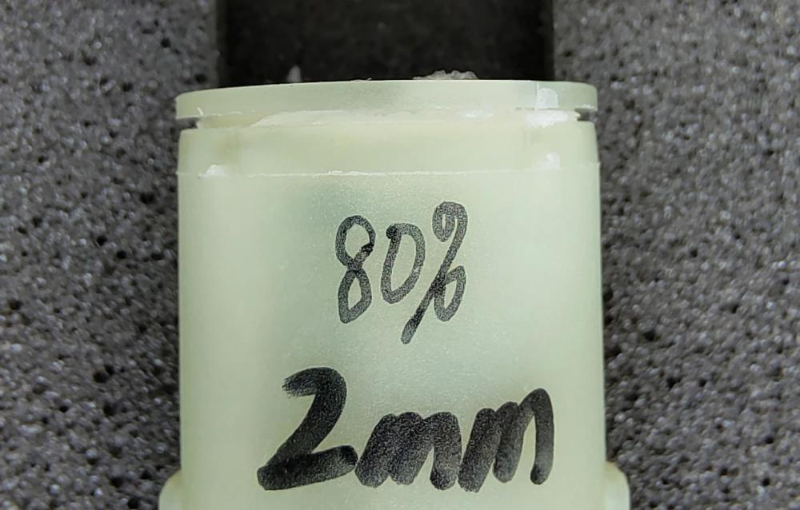

2mm/秒的效果

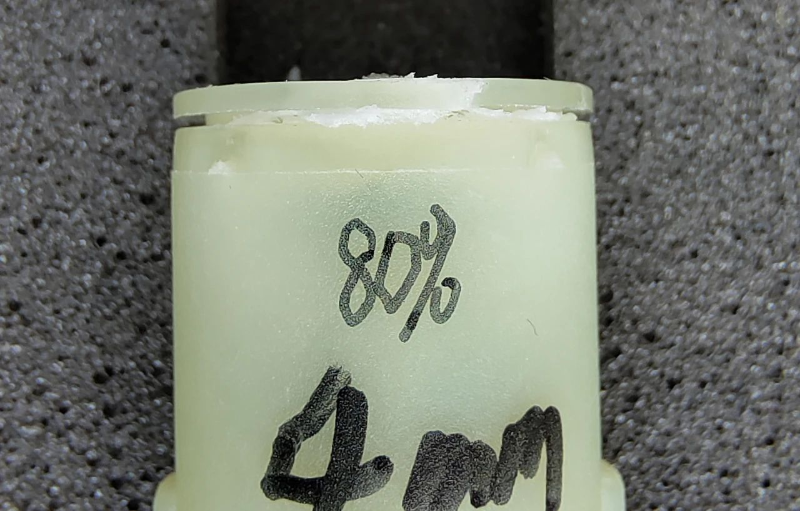

4mm/秒的效果

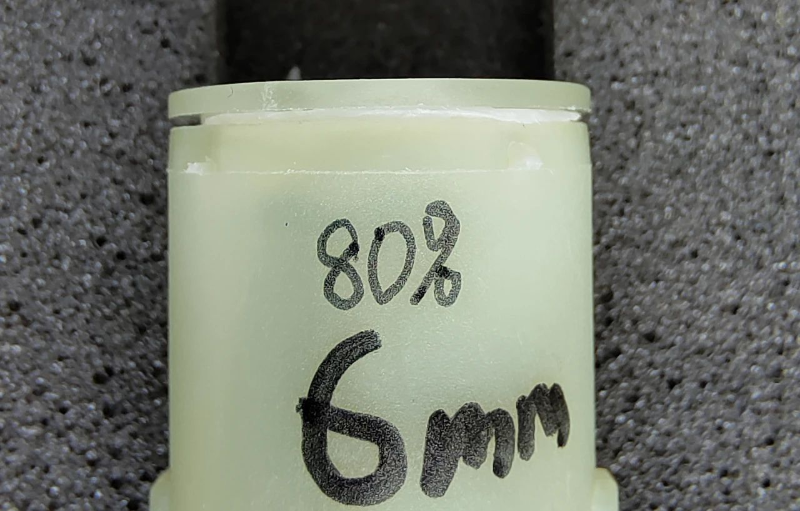

6mm/秒的效果

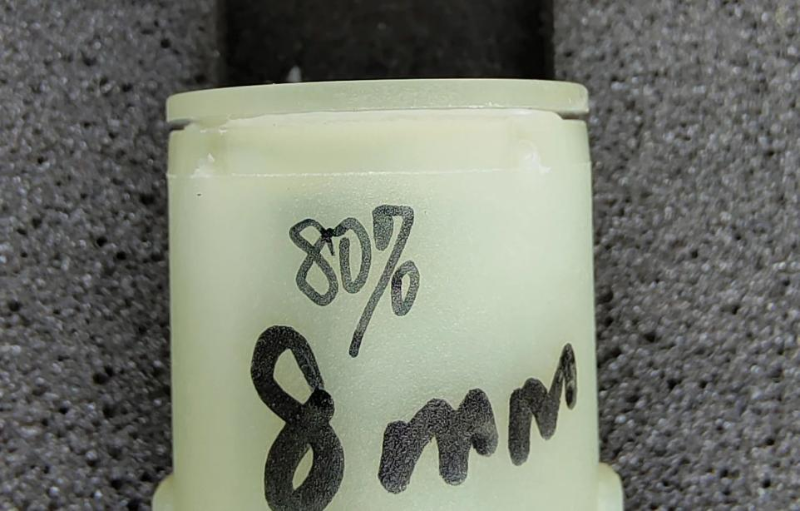

8mm/秒的效果

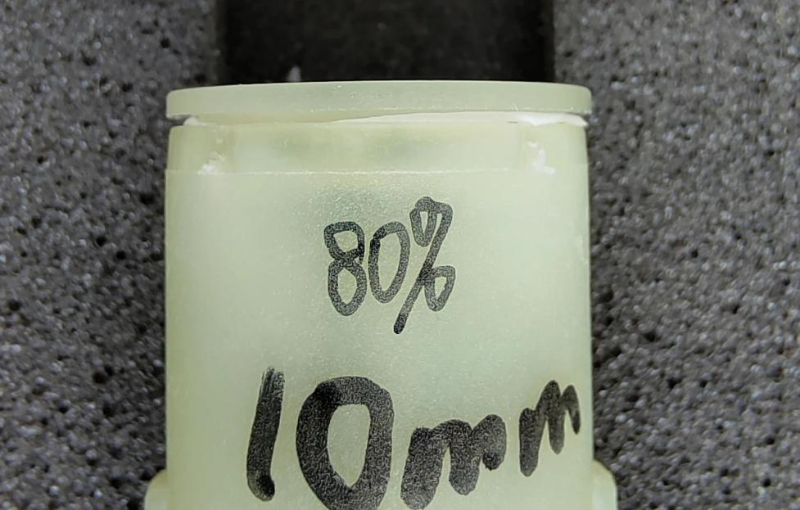

10mm/秒的效果

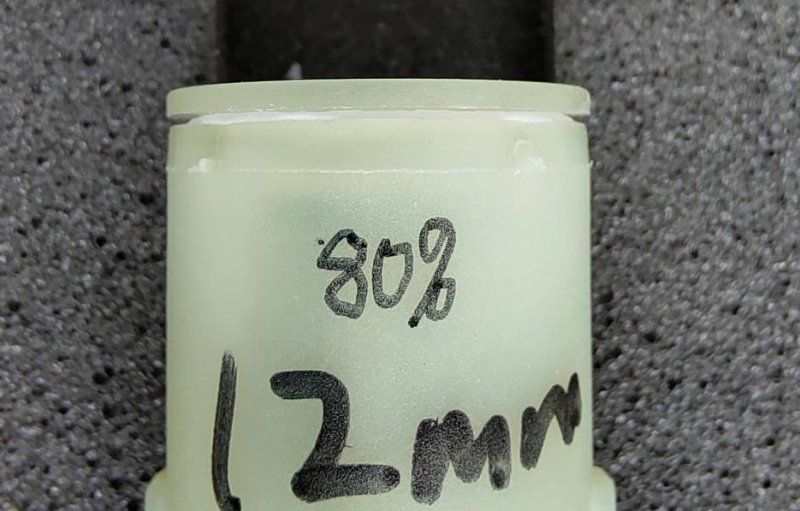

12mm/秒的效果

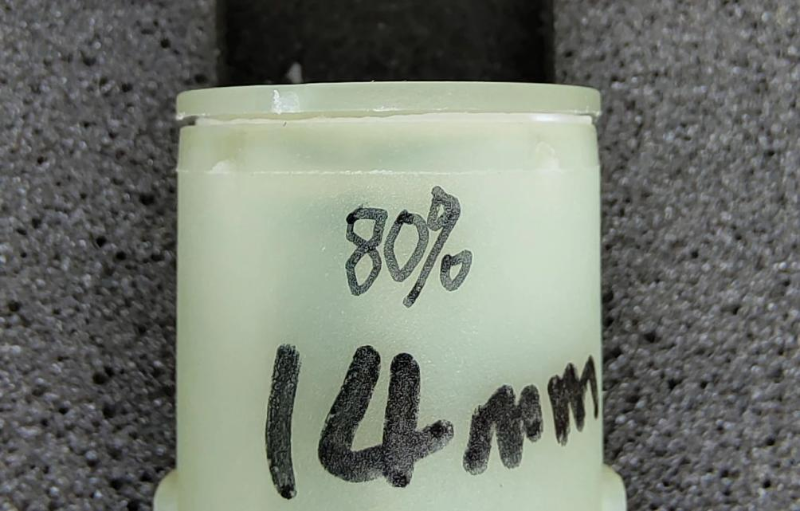

14mm/秒的效果

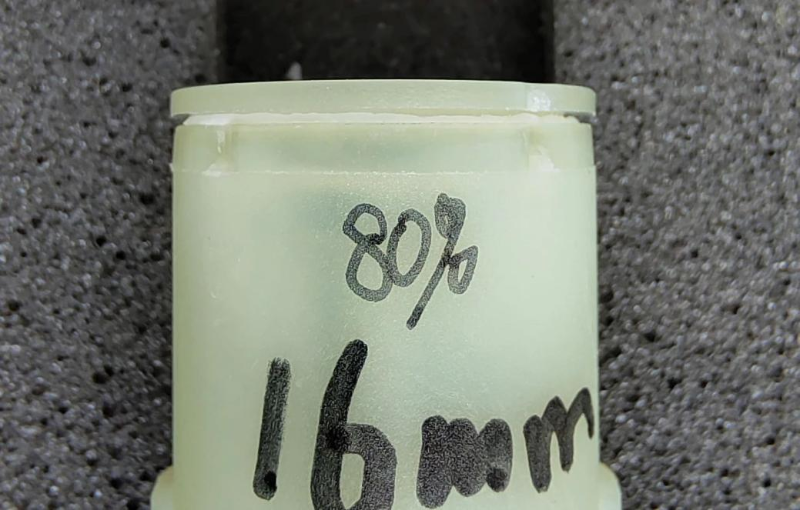

16mm/秒的效果

    经过多次测试后，焊接速度小于5mm/秒时焊接时间长、溢胶多、且比较不均匀。提高焊接速度时，溢胶量变少，在焊接速度调为16mm/秒时，焊接效果明显改善，溢胶相对均匀且达到焊接要求，当焊接速度超过30mm/秒时，由于焊接时间太短，胶件没有达到完全熔合的条件。

伺服超声波可以有效改善由于产品注塑形变产生的焊接问题

   所以，通过调整焊接速度，有效改善由于产品注塑形变产生的焊接问题，在这方面由伺服电机做为驱动来源有着绝对的优势。如果还有其他方面的疑问的，欢迎随时与昕科技联系。18259265988，我们将竭诚为您服务。
